我院BIM设计与研究中心在“外伶仃岛保障性租赁住房项目”中应用BIM正向设计软件系统，以设计数据标准为核心，通过数据实时共享和精准表达，为项目建立全专业协同设计，提升项目整体设计效率和质量。
‖ 项目标杆意义
“外伶仃岛保障性租赁住房项目”是珠海第一个，也是广东省目前为数不多的通过BIM正向设计实施的坡地建筑项目。通过BIM正向设计，在设计过程中可以减少错漏碰缺，在施工过程中节省时间和成本，实现高效率设计和高质量建设，最终达到整个产业链的节能减排增效。
△设计鸟瞰图
『应用实例』
‖ 项目概况
“外伶仃岛保障性租赁住房项目”位于珠海市外伶仃岛，总建筑面积6446.73㎡，项目为坡地建筑，空间关系复杂，按结构缝分为了6个单体，每个单体标高相近但各有不同。我院BIM团队面对这样一个业务场景，围绕工程项目，各方基于一套数据进行协同，消灭因数据传递产生的失误，并通过云端平台进行一体化集成设计，提高各专业设计过程中的沟通协调能力，实现各专业基于构件的设计协同，实现项目全生命周期数据高效的交互和流转，保证数据信息的全面性和准确性。
‖ 设计过程
设计软件：广联达数维建筑设计、数维结构设计、数维机电设计、数维协同设计平台
‖ 应用亮点
● 协同设计平台
设计成果模型在云端进行轻量化的展示，当各专业设计人员完成设计工作后，在协同设计中心可以查阅所有的模型设计成果，检查设计问题，提出的设计问题可以做到端云同步，这样可以做到平台端查阅问题，工具端解决问题，两头并进。
协同设计中心提供了项目交付模块，交付模块可以按照要求整合多专业的工作单元设计模型，整合完毕可下载为轻量化BIM模型（.bmv格式），这个模型不仅可以用于后续网页端查看模型，也可以对接BIMMAKE，开展后续深化设计工作。
通过云协同平台的运用，实现了平台数据的无缝流转，降低了存储交换成本，为平台经济提供了可能，实时、透明、精准、构件级协同，整合设计资源库中丰富的设计构件、节点、场景和通用设计标准，提升设计工作效率和岗位人员的产能，保量同时增质。
● 建筑专业：三维设计建模与出图，提升项目效率

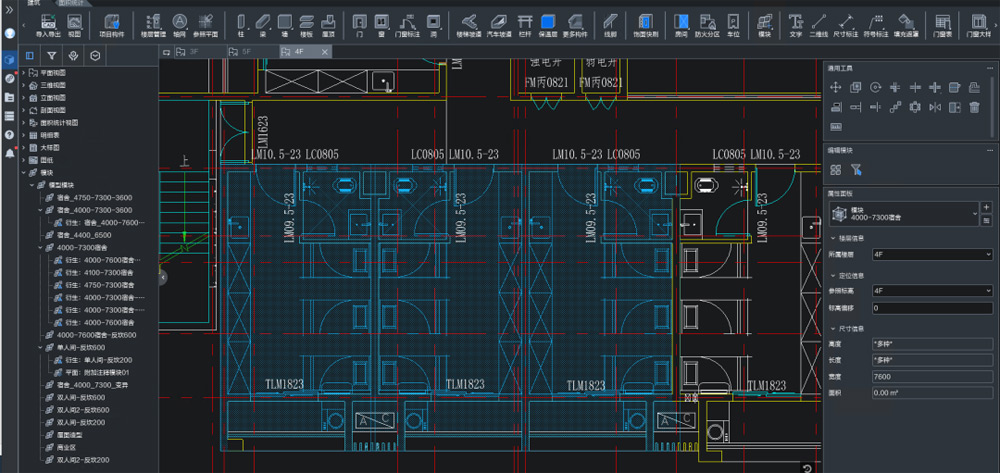

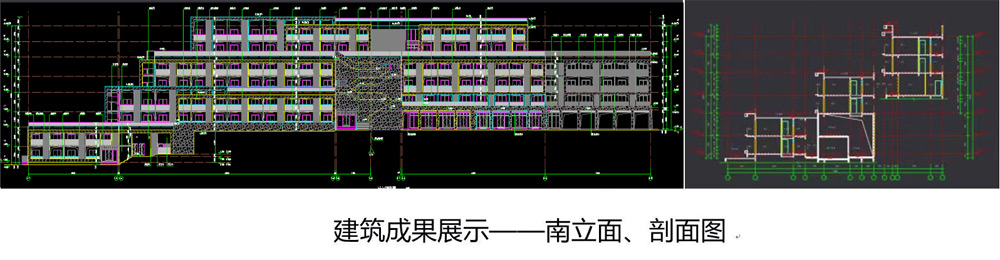

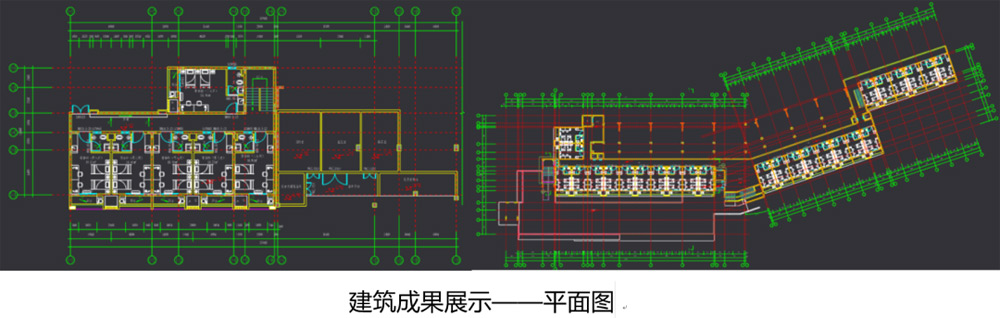

建筑专业在设计过程中，通过结合方案图纸进行三维设计建模与出图，在设计建模过程中，利用软件高效地还原了坡地建筑的特点与难点，快速对复杂空间部位进行局部剖切，帮助各专业更高效的理解空间特点。
随着模型深度逐步加深，设计师直接利用软件的平立剖出图能力，快速获取所需图纸，利用智能化的二维标注功能对图纸进行标注深化，来满足施工图出图的需求。借用模块与衍生模块高效的建模效率，设计师将各标准空间进行封装，形成标准模块库后在各层进行复用，实现了高效一次建模和二次调整的效果，大大的提升了整个项目的设计建模效率。
● 结构专业：施工图自动化设计，提高出图效率及准确性

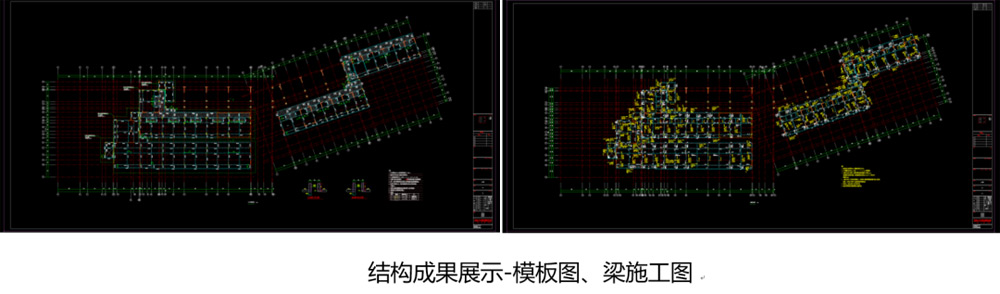

结构专业在完成计算模型后，可以直接把计算模型导入软件进行施工图自动化设计，调整好配筋出图参数后，设计师可以快速获得模板图、梁施工图、板配筋图、墙柱施工图等图纸。当计算模型发生调整时，通过增量更新功能快速更新数维模型。通过参照建筑、机电专业的模型，结构设计师可以快速同步建筑楼梯、机电墙洞等构件，避免了二次建模，提高了出图的效率及准确性。

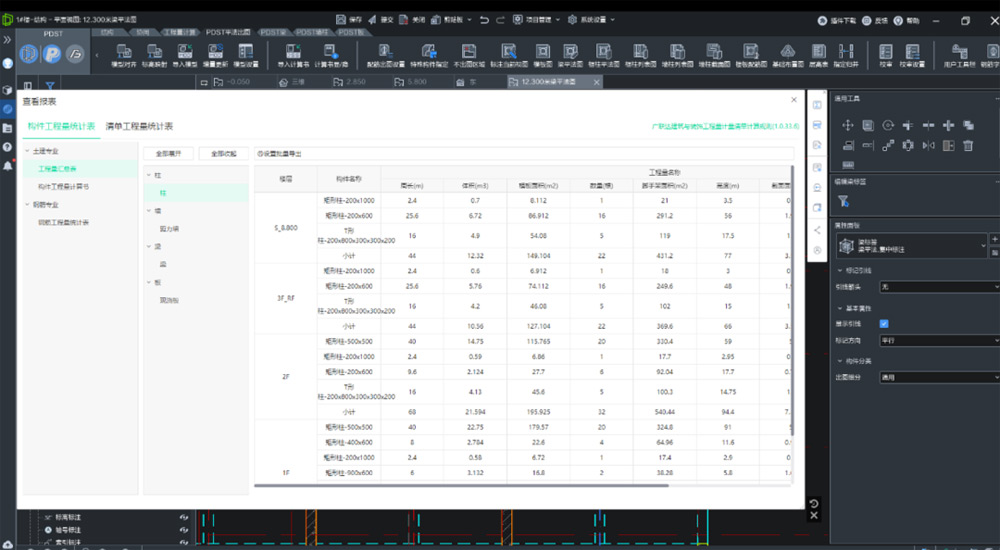

结构设计师通过使用工程量计算功能，在设计过程中实时查看当前工作单元的混凝土工程量、钢筋量，以及对应的限额经济指标，保证设计满足经济性要求。
●机电专业：智能化设置、协同设计更便捷
机电设计专业软件内置了满足国标设计的基础规范内容来作为基础设计模板，方便设计团队快速开始机电设计任务。如果设计人员对于基础设计模板中的内容进行增加，也可以快速地同步给参与项目的所有机电专业设计师。

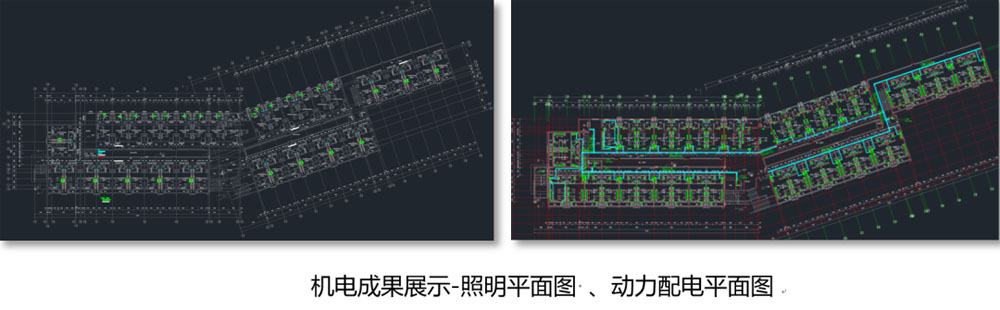

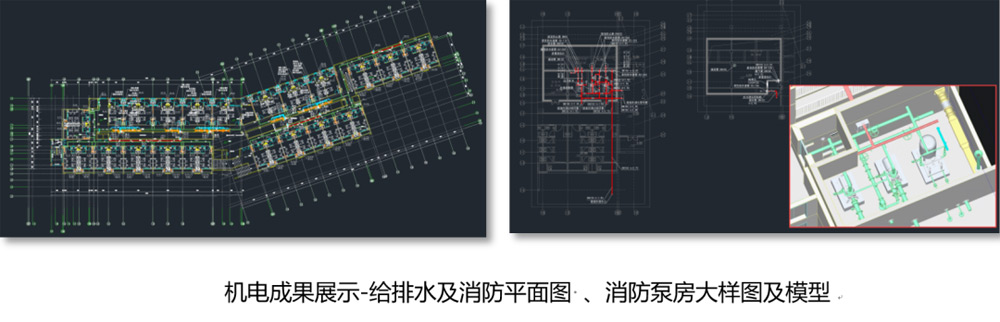

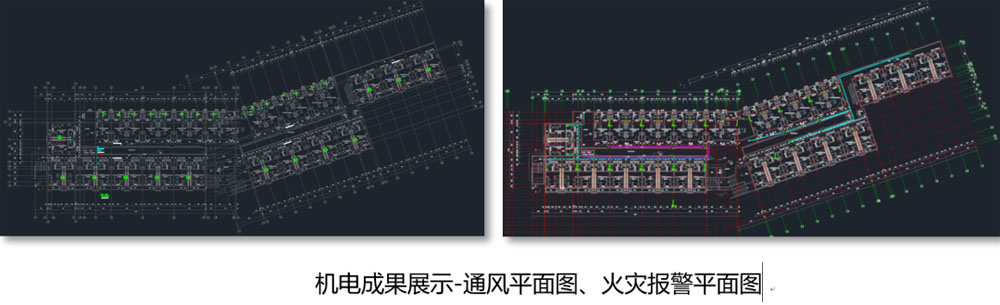

项目中拥有大量的统一户型，机电软件的模块功能可以快速帮助用户布置好相同户型的机电设计模型。配合软件构件坞，机电软件拥有足量的专业设计构件，方便机电专业的机房设计，诸如消防泵房、生活水泵房等。
‖ BIM团队介绍
珠海市建筑设计院BIM设计与研究中心，经过多年的发展，已成为珠海乃至全省BIM设计领域的顶尖团队，先后完成数十项重点和中大型项目的设计任务，获得业内外一致好评，并获得多项荣誉。从设计开始助力每一个工程项目成功，是我们的愿景和前行方向。
●对企业的价值

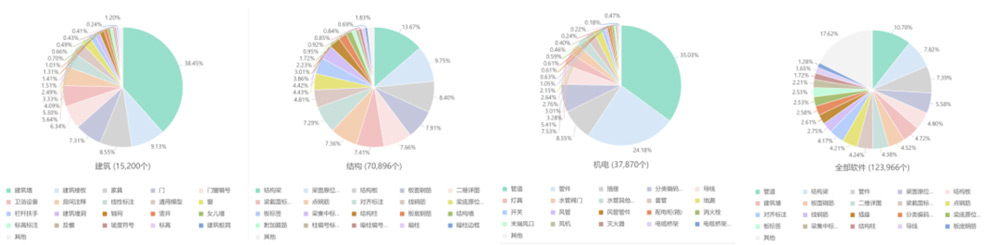

在建筑行业，BIM设计成果是企业的重要数据资产。通过数字化设计软件由岗位层到项目层到企业层全过程的数据留痕，形成海量企业设计生产过程数据。企业数据资产的结构化存储与分析，能够为设计企业提供灵活调用能力、基于大量历史数据的研究与分析能力，是设计质量责任溯源的重要方法，也是提升企业效率降低企业成本的重要保证。
●特别鸣谢
感谢珠海大横琴城市新中心发展有限公司对我院的信任和肯定，感谢广联达科技股份有限公司一直以来的大力支持，我院将在与各方的合作中，持续以数字化共赢为目标建立紧密的战略合作关系，在数字化设计方面展开深入合作，共同推进企业数字化发展！
撰稿│BIM设计与研究中心 、设计部
