资讯│翠微旧村改造13-1地块项目 顺利通过超限审查

2021-10-28 14:16:17

2021年10月18日,由我院设计的翠微旧村改造13-1地块项目顺利通过超限审查。

广东省超限高层建筑工程抗震设防审查专家委员会以网络视频会议的方式,主持召开了翠微旧村改造项目超限高层建筑工程抗震设防专项审查会议,广东省工程勘察设计行业协会会长陈星任专家组组长。经过与会专家的充分论证,一致同意本项目通过超限审查。

项目介绍

本项目位于珠海市香洲区前山片区,明珠南路西侧,翠微西路北侧,翠珠二路南侧。本工程总建筑面积约12.76万㎡,其中地下建筑面积约2.05万㎡,地上建筑面积约10.71万㎡。建筑由地下3层地下室,地上2栋52层塔楼(底部带4层裙楼连体,上部48层双塔)组成。建筑地面以上大屋面高度为179.40m,结构高度为187.75m。建筑功能为商业与办公,裙房典型层高4.5m、办公标准层层高3.3m,沿着建筑高度设3个避难层。

项目效果图


结构形式及特点

本项目为超B级高度超高层建筑,存在扭转不规则、凹凸不规则、楼板不连续、尺寸突变、构件间断、多塔结构等多项不规则超限项。

本项目场地抗震设防烈度为7度,设计基本地震加速度为0.10g,设计地震分组为第二组,Ⅱ类场地,裙房及其上两层塔楼抗震设防类别为乙类,其余为丙类。地面粗糙度为C类,基本风压为0.8kPa。抗震性能目标为C级。

1、2#塔楼均采用钢筋混凝土部分框支剪力墙结构体系,平面中低区为U形,高区收进为L形。双塔底部4层由裙楼连接形成大底盘结构,大底盘顶层为框支转换层,塔楼32层以上局部存在体型缩进。采用灌注桩基础,钢筋混凝土部分框支剪力墙结构体系。

弹性阶段采用YJK、PKPM、ETABS三种软件进行对比分析,另采用SAUSAGE软件进行大震弹塑性时程分析,以保证塔楼结构体系满足相应的设防要求。

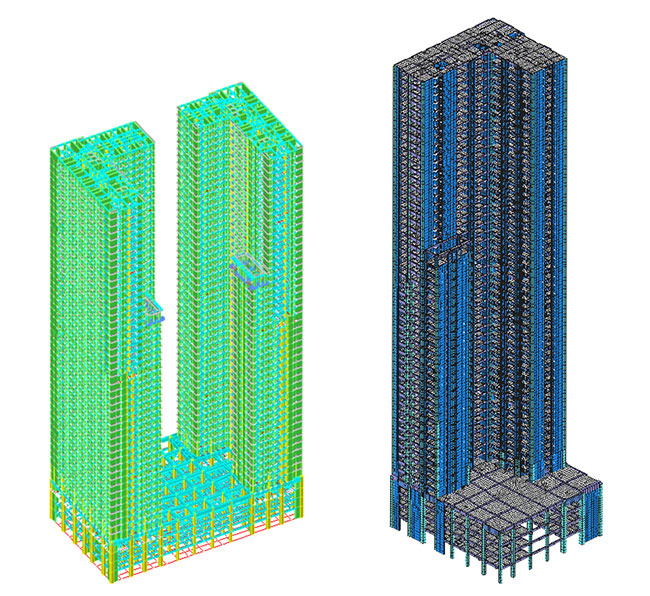

结构整体模型


本项目的难点之一在于四层裙房屋面的转换层的分析与设计。由于上部塔楼使用功能及受力需求的剪力墙布置要求,框支框架转换层存在框支梁构件关系较复杂多重转换且框支梁宽度大于柱宽等问题,无法采用壳单元构件准确模拟的,为更准确地分析验算框支框架的受力情况,采用MIDAS FEA软件对转换层进行了精细的实体元建模,并将实体单元建模的转换层与其上下层的竖向构件进行有效连接,提取出YJK模型上部结构的内力加载在实体元模型中,考察转换梁、柱的内力及变形情况,针对重点及薄弱部位,采取相应的结构加强措施,以保证转换节点的安全可靠。

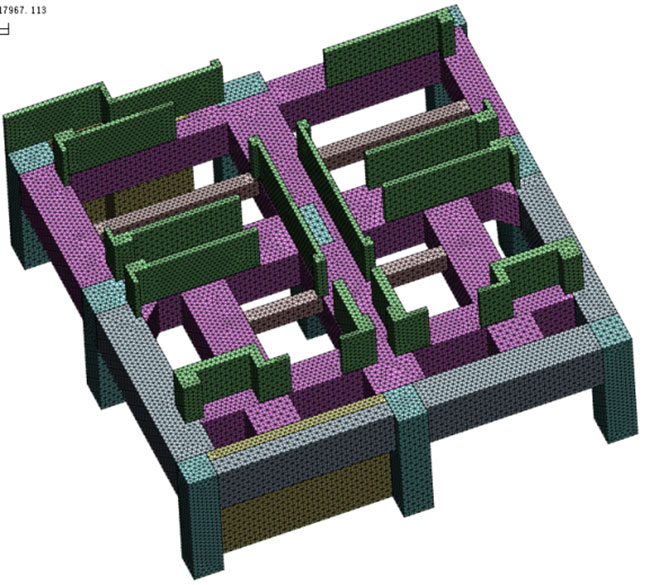

1#塔楼转换层局部结构实体单元示意图

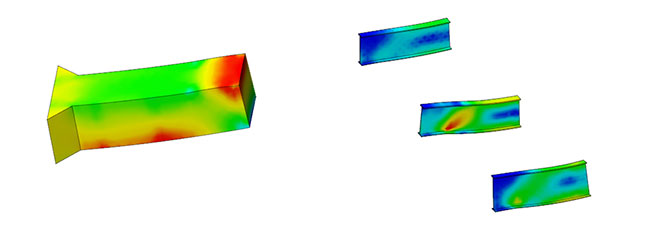

框支梁及内钢骨应力结果

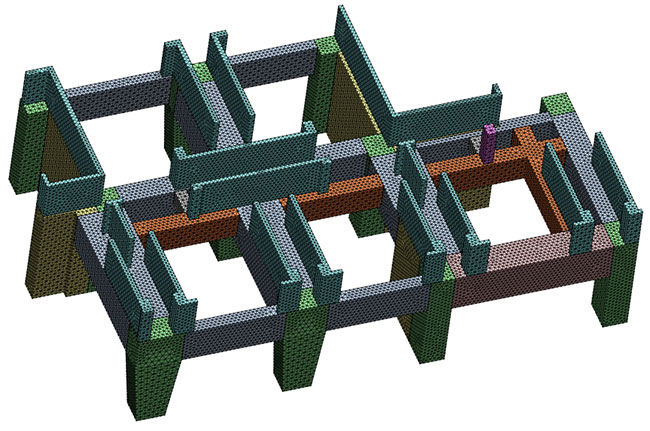

2#塔楼转换层局部结构实体单元示意图


项目结构设计团队成员

项目超限审查会议

项目结构设计团队成员:

李巨民、郑丰、陈新钙、张亮、封庆、丁彦江、彭雁平、梁圣杰、谢钊杰、张旭、曹静。

感谢业主单位珠海奥园华富置业有限公司的信任与支持!感谢顾问公司深圳市力鹏工程结构技术有限公司在超限设计阶段的帮助!感谢评审专家提供的宝贵意见!
